INNOVATIVE BEFESTIGUNGSTECHNIK


Dichtteil DS180 - Montage


Dichtet nachweislich zu 100 % die Durchdringung ab.


Bitte beachten Sie die aktuellen gesetzlichen Vorschriften, Ausführungsnormen und die Montageanleitungen.


Schritt 1: Attikaausbildung

Schritt 2: Überbrückung Dämmebene (Unterkonstruktion I, II, III)

Schritt 3: Dachabdichtung

Schritt 4: Montage Dichtteil DS180

verschiedene Vorgangsweise für Kunststoffbahn und Bitumen

Gefälledämmung

Ausgleichsprofil bei Aufständerung > 3 cm über OK Dichtteil DS180
Aufbauteile


3D-Filme:

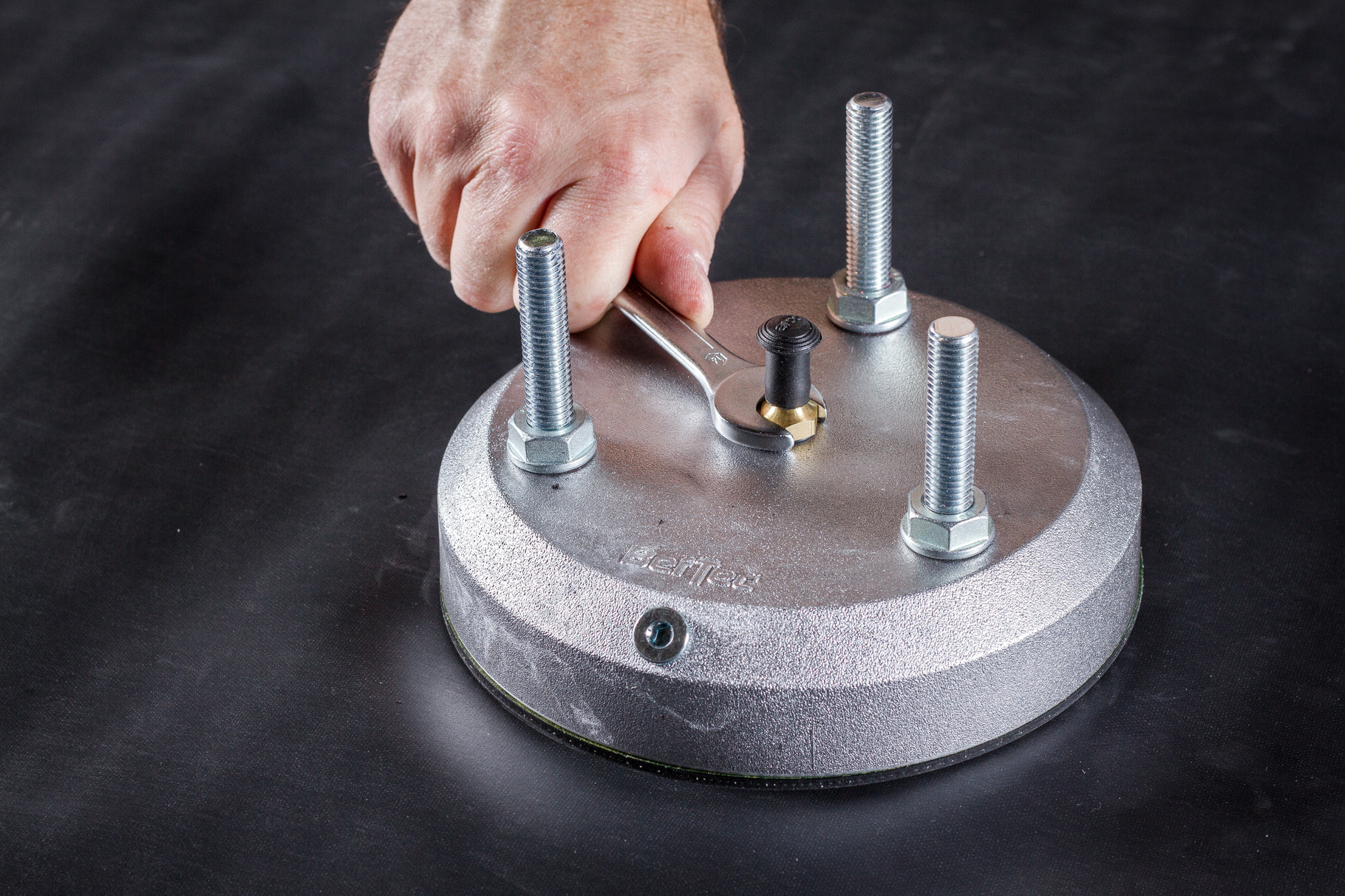

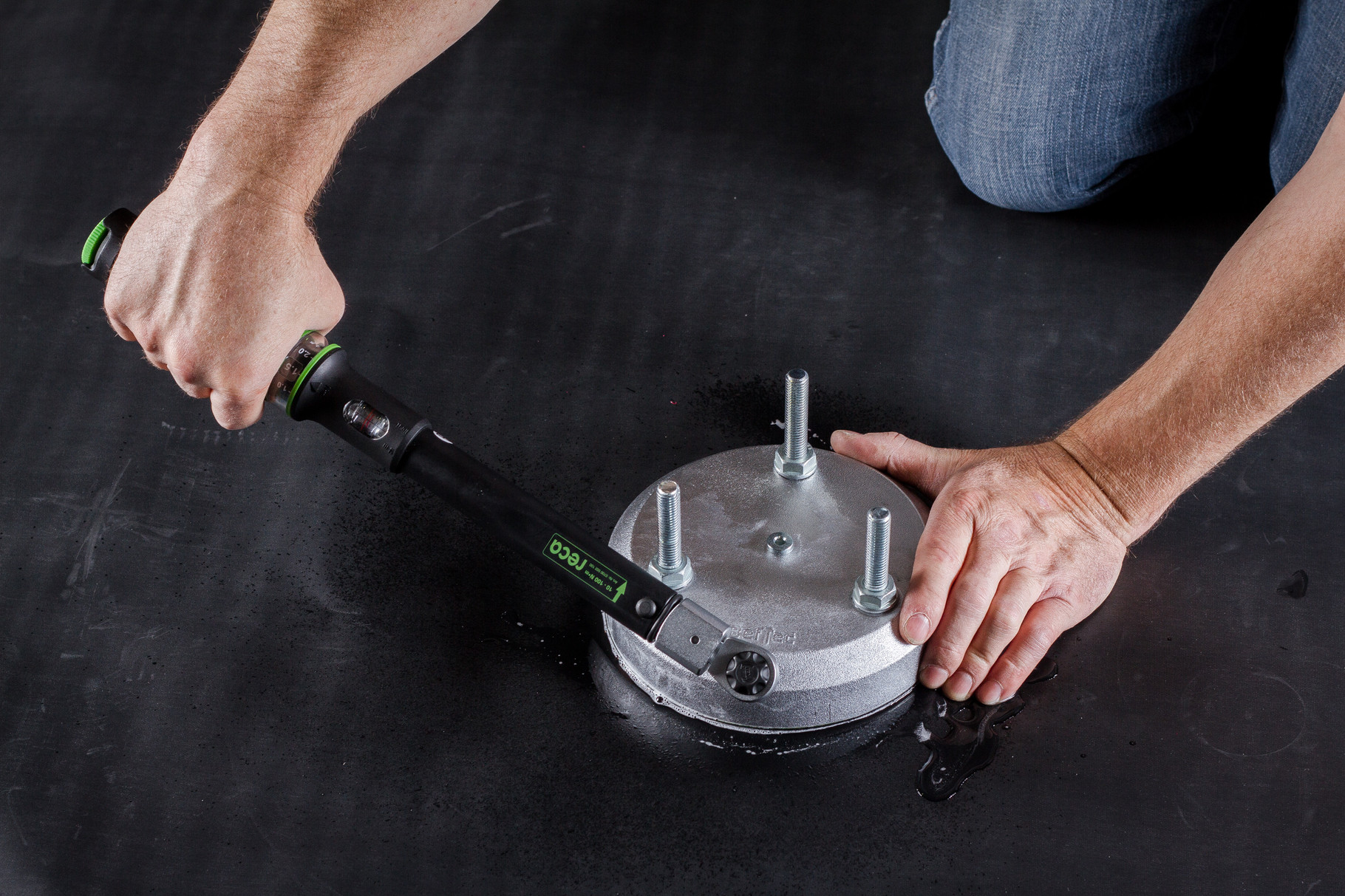

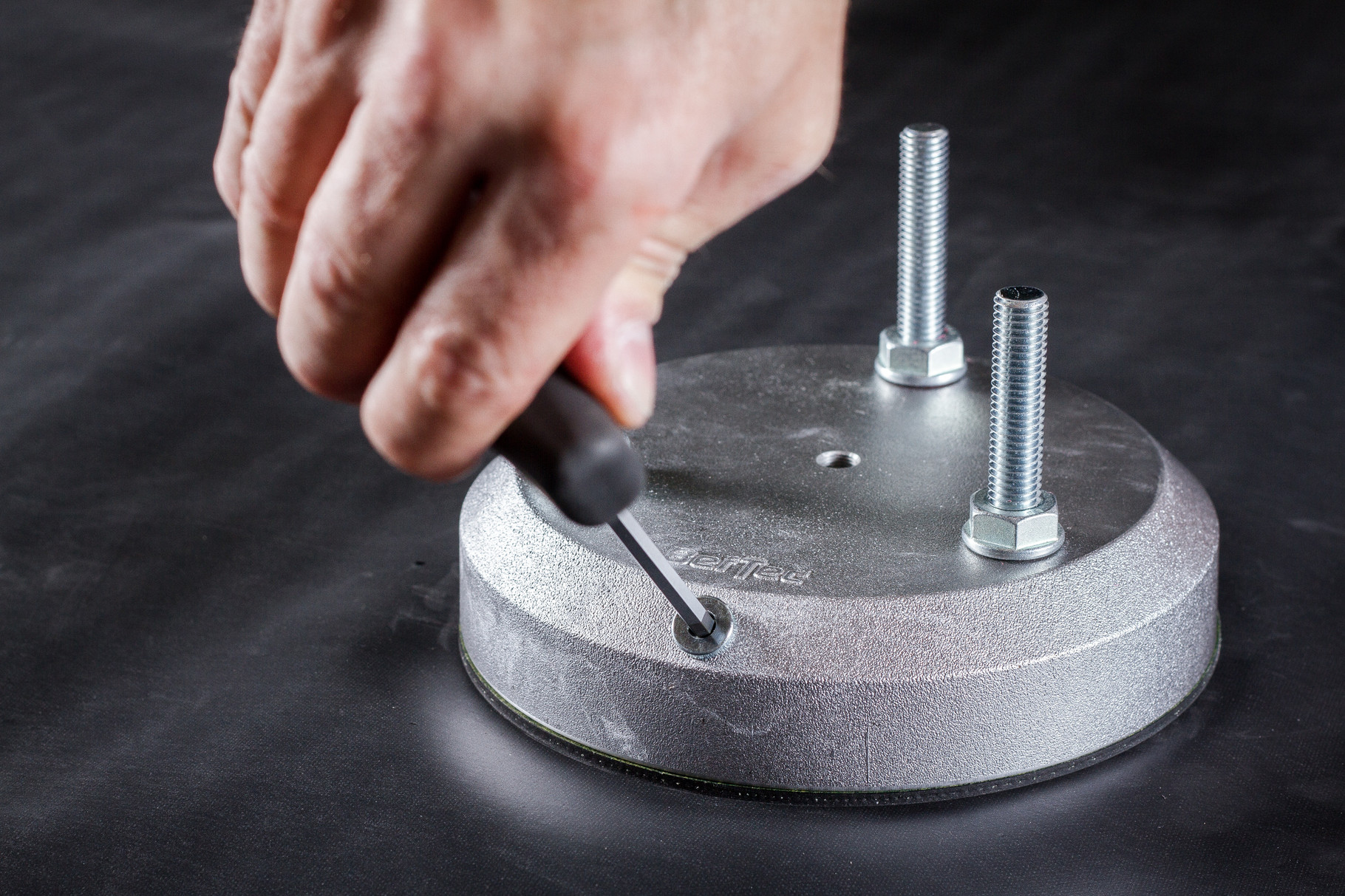

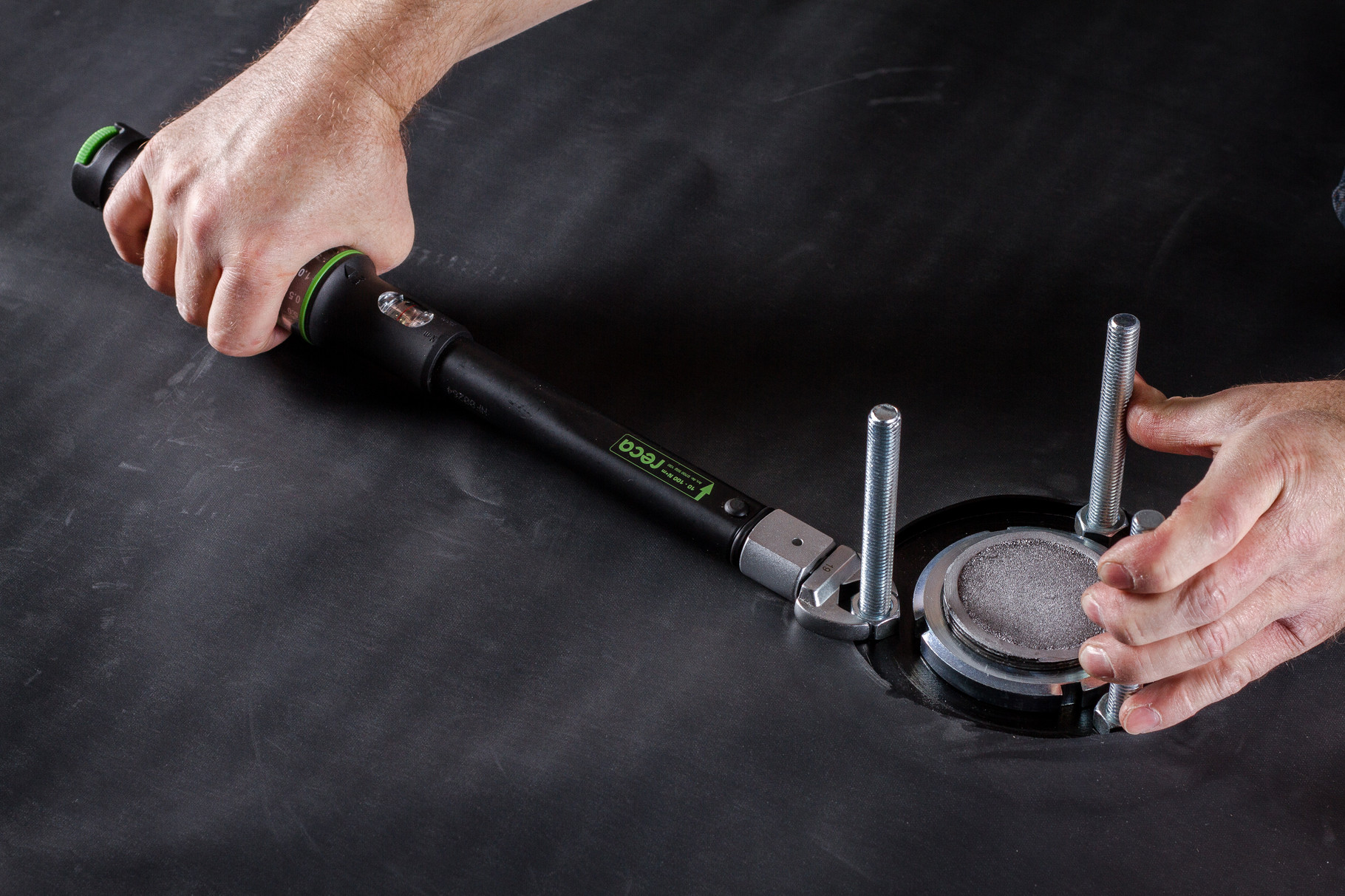

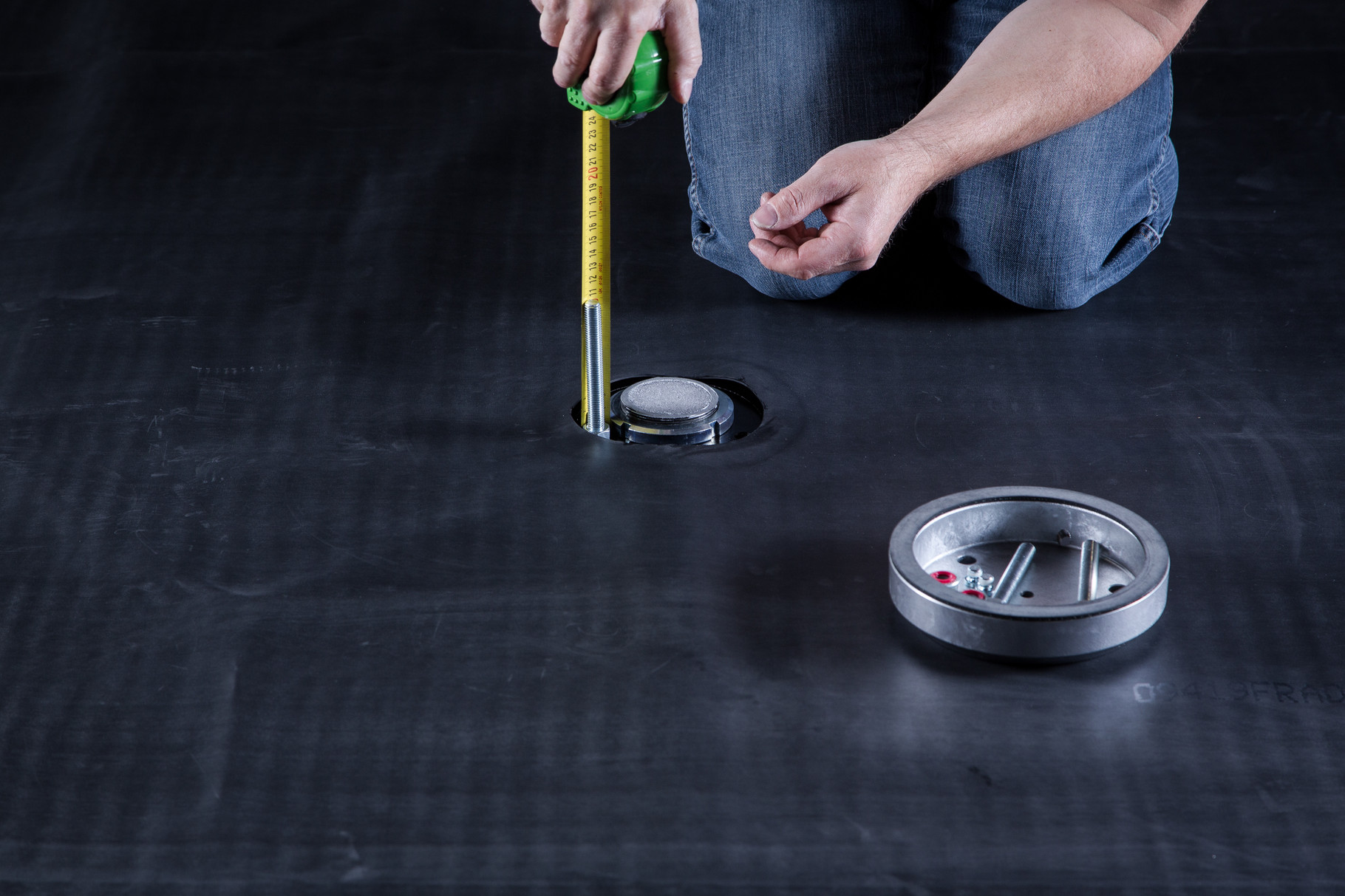

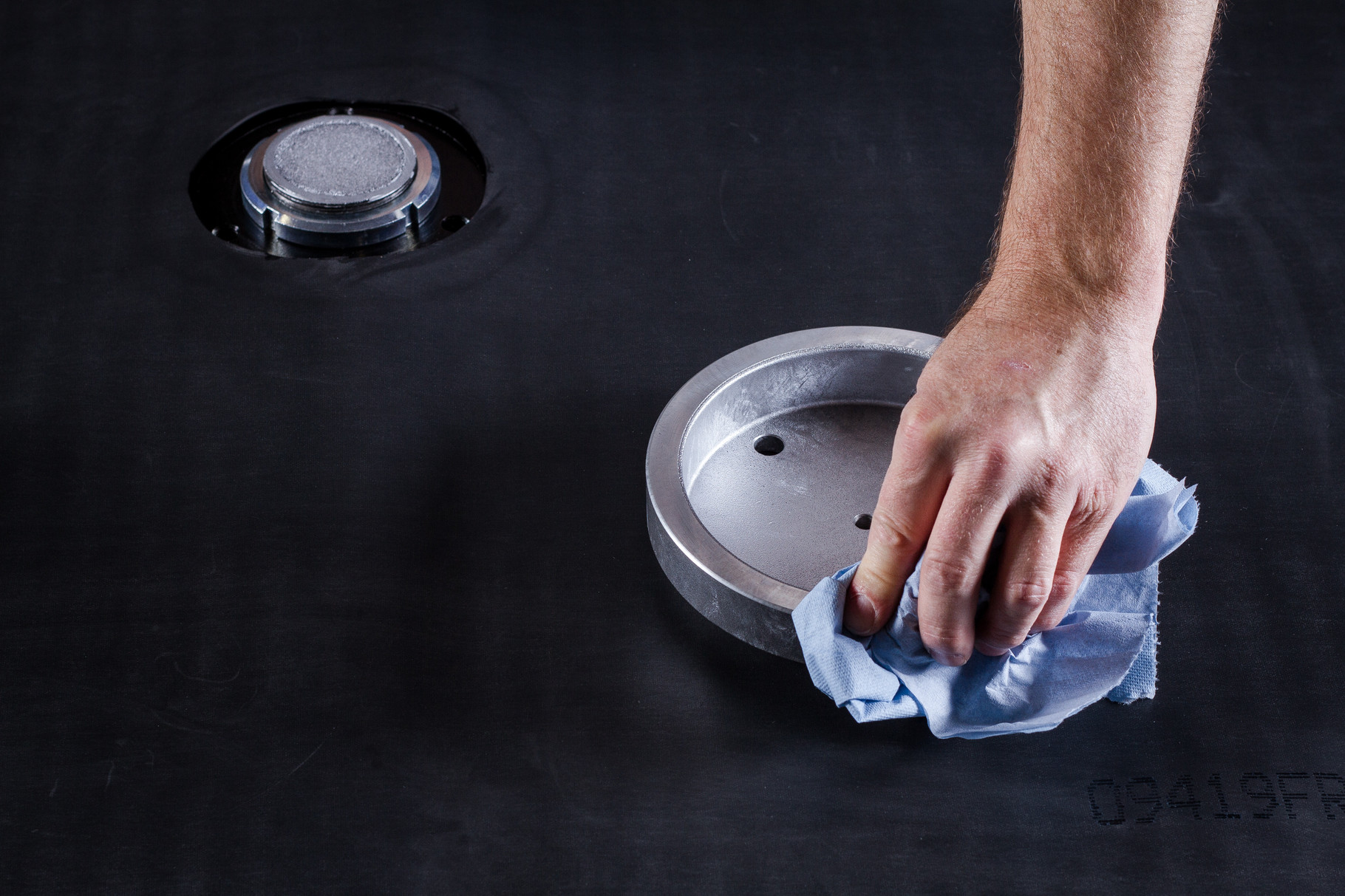

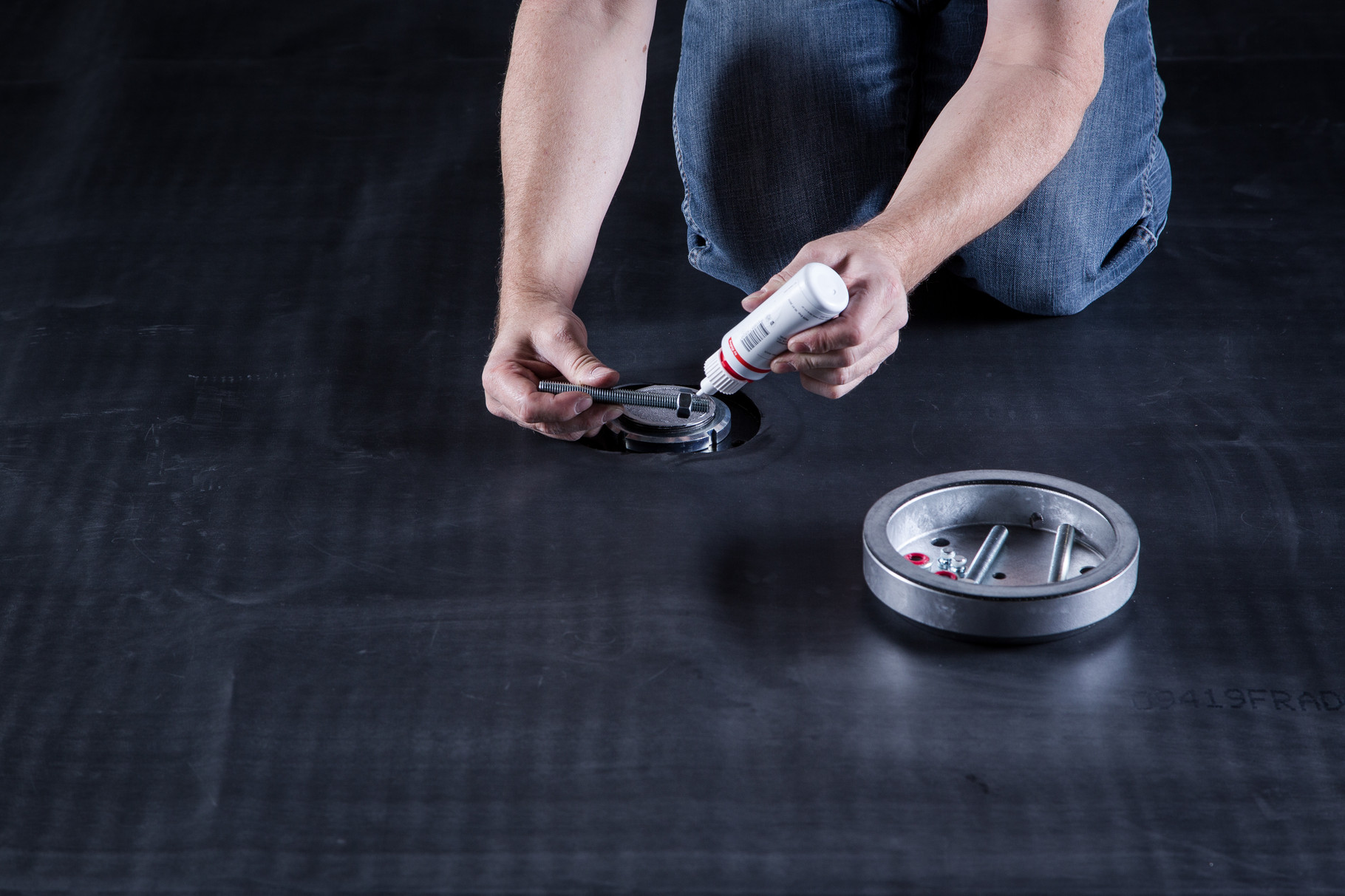

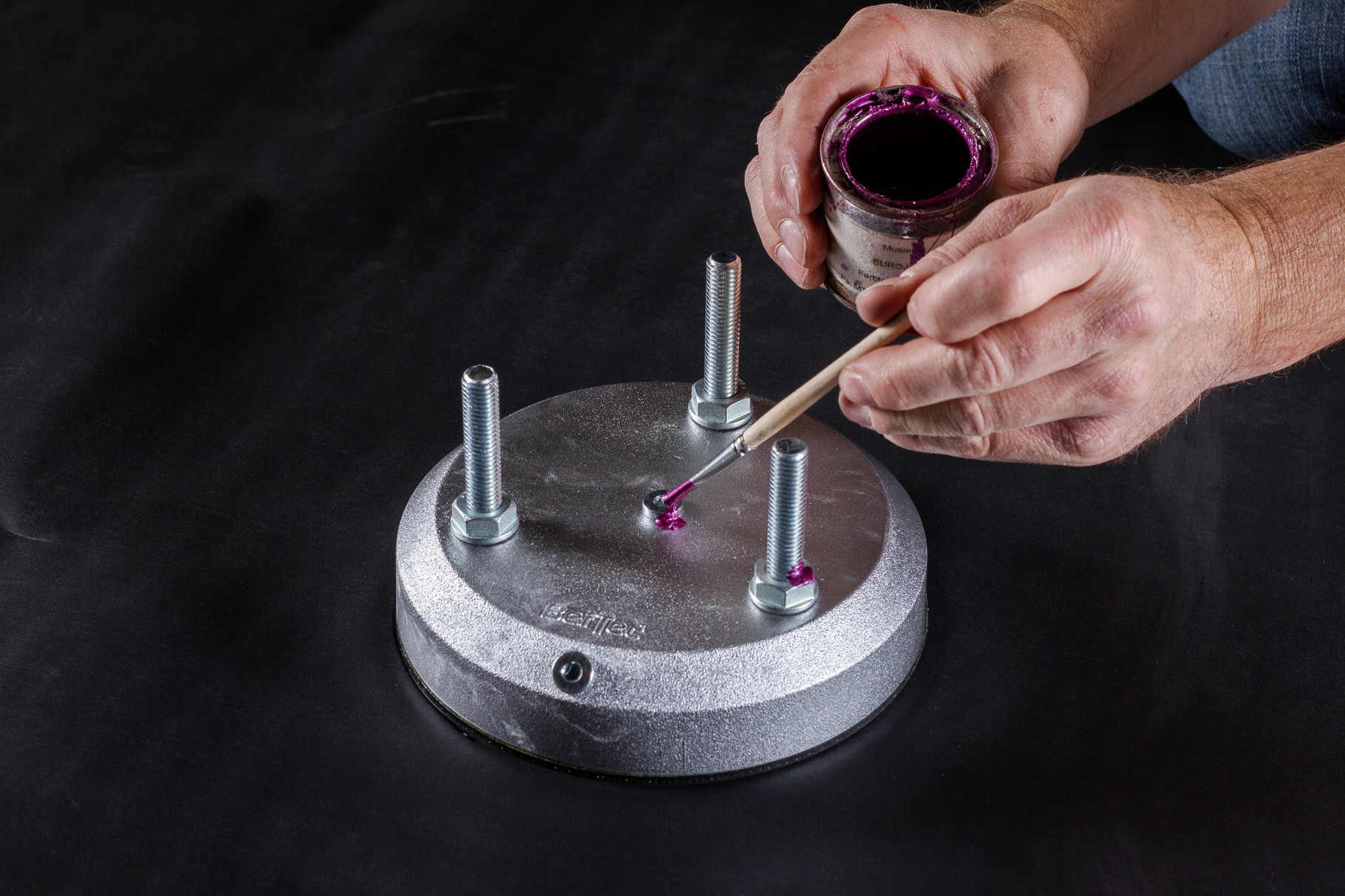

Montagebeispiel (Fotostrecke):

Dichtteil DS180 - KUNSTSTOFFBAHNEN

HINWEIS bei Geländer-Anbauteilen:

Prüfen, ob 2 Gewindestangen der UKII-Ronde parallel zur Absturzkante platziert wurden.


EMPFEHLUNG bei BITUMEN-DACHBAHNEN - EINSATZ RESITRIX MB:

Vorteile:

- das 3-malige Nachziehen der Dichtmuttern beim Dichtteil DS 180 entfällt

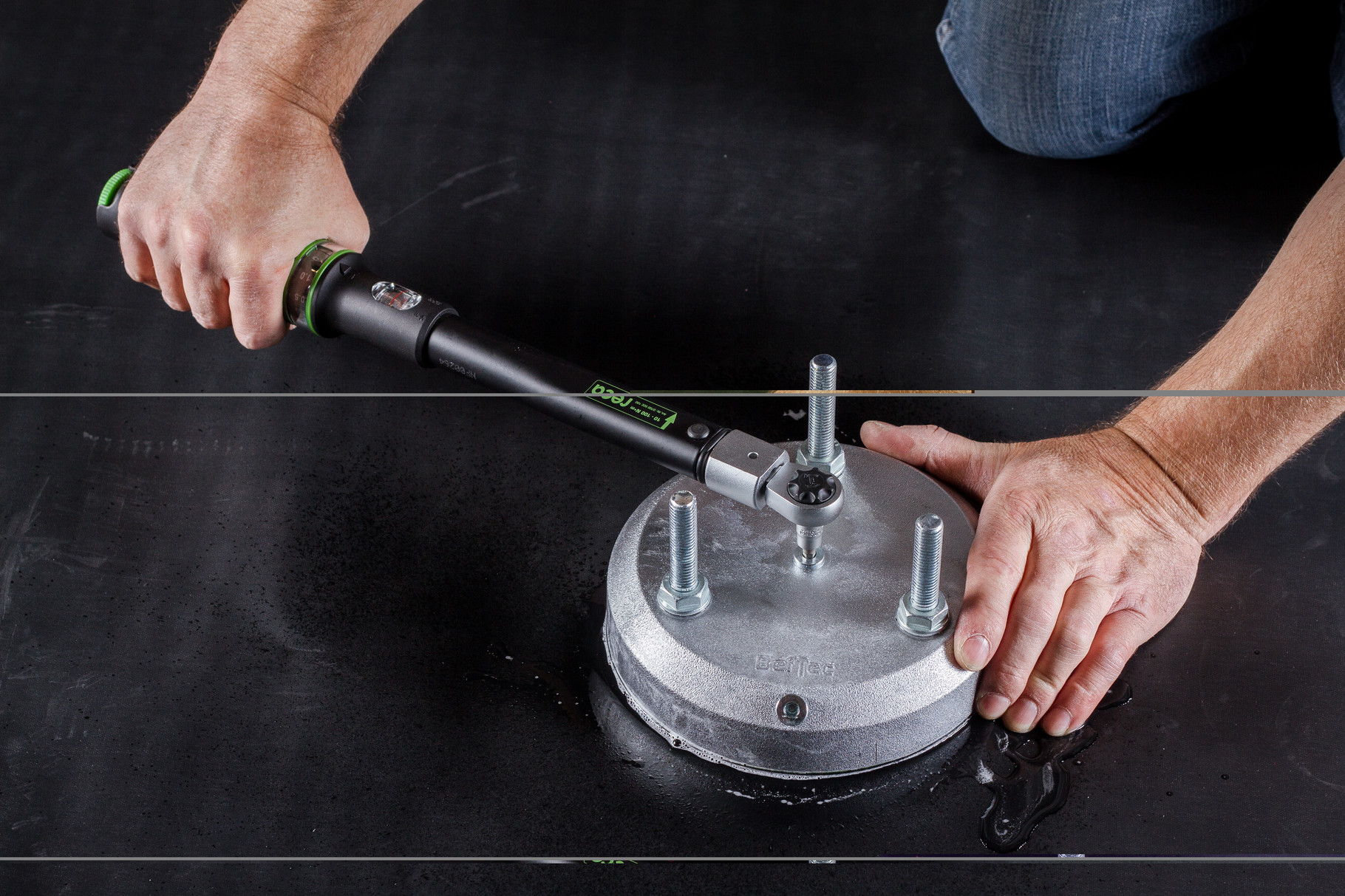

- Anzugsdrehmoment fix - nicht temperaturabhängig: Dichtmuttern bei DS: 45Nm

- RESITRIX-Flicken ohne Ausschnitt für die Durchdringung: Dichtteil muss nicht sofort montiert werden,

  Dach ist dennnoch dicht



Im Bereich der Unterkonstruktion das Bitumen ausschneiden,

RESITRIX MB - Flicken ø 48 cm (Art. 0095 0114) einsetzen und mit Bitumenbahn verbinden -

weitere Vorgangsweise der Montage des Dichtteils DS180 wie bei Kunststoffbahnen!

Anzugsmoment DS180 (Dichtmutter) bei RESITRIX: 45 Nm

(anstelle 30 Nm bei Kunststoffbahnen)



EINBINDEN von RESITRIX in BITUMEN-DACHBAHN:

Laut Hersteller RESITRIX kann man mit RESITRIX MB eine homogene Verbindung mit der Bitumenbahn herstellen.

Die Besplittung/Besandung der Bitumenbahn muss entfernt werden.

Die Anschlussfläche kann so erhitzt werden, dass der Split einsintert,

oder das Bitumen erwärmen und dann mit einem Spachtel den Split abziehen.

Die Verbindung zwischen dem frischen Bitumen und der RESITRIX MB kann nun mittels Heißluft erfolgen.


Download
BefTec Beiblatt Einsatz Resitrix-Rondelle
Datenblatt_Resitrix_mb_CAR-52-15.pdf
Adobe Acrobat Dokument 317.8 KB


Download
Datenblatt RESITRIX MB
Datenblatt_Resitrix_mb_CAR-52-15.pdf
Adobe Acrobat Dokument 317.8 KB


Bitte immer die aktuellen Vorschriften und Normen beachten.

Bei Montage unbedingt die jeweilige Montageanleitung verwenden!

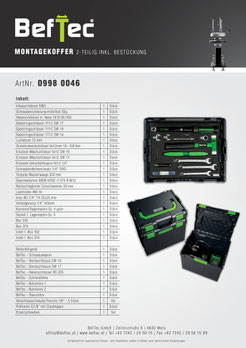

ALLES VOLL IM GRIFF mit
