INNOVATIVE BEFESTIGUNGSTECHNIK


ANBAUTEILE!


GLAS.SYSTEM

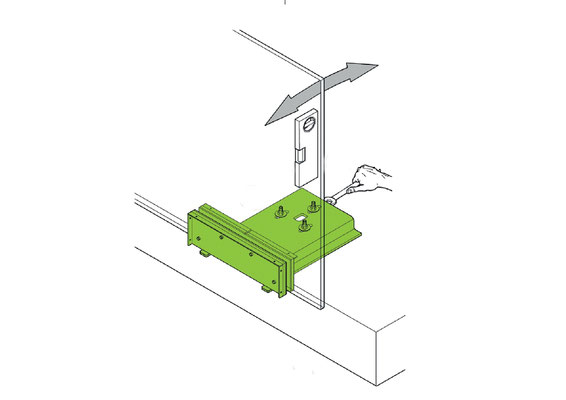

0425 0023   BefTec-Glaskonsole 350



im Set enthalten:

1 Konsole mit Bohrungen für BefTec DS180 und Klemmplatte s = 10 mm

samt Aufnahme für Blendenträger, EPDM-Glasschutz selbstklebend für Konsole, Klemmplatte und Auflager,

4 Befestigungsschrauben M10 x 55 8.8 fvz. inklusive Beilagscheiben fvz.,

4 Schutzschlauch für Glasbohrung, 6 Muttern m12 fvz., 6 Ripp-Lock Sicherungsscheiben M12 vz.


Sonderlängen auf Anfrage.

Fußbodenaufbau mindestens 100 mm = sichtbarer Sockel

Fußbodenaufbau mindestens 140 mm = Glaskonsole bündig





0425 0104   BefTec-Glaskonsole direkt



im Set enthalten:

1 Konsole mit Bohrungen für BefTec DS180 und Klemmplatte s = 10 mm

samt Aufnahme für Blendenträger, EPDM-Glasschutz selbstklebend für Konsole, Klemmplatte und Auflager,

4 Befestigungsschrauben M10 x 55 8.8 fvz. inklusive Beilagscheiben fvz.,

4 Schutzschlauch für Glasbohrung, 6 Muttern m12 fvz., 6 Ripp-Lock Sicherungsscheiben M12 vz.




KEINE Mindestfußbodenaufbauhöhe -

Höhe des sichtbaren Sockels (Verblendung) variiert mit der jeweiligen vorhandenen Aufbauhöhe.





0496 0024   BefTec-Blendenträger f. Glaskonsole 350 oder Glaskonsole direkt






Befestigung auf der Glaskonsole: mit Nieten oder Schrauben M5 x 30 mm,

Schraubensicherung nicht vergessen.





0496 0025   BefTec-Ausgleichsprofil L = 500 mm

0496 0026   BefTec-Ausgleichsprofil L = 1000 mm







GELÄNDER.SYSTEM

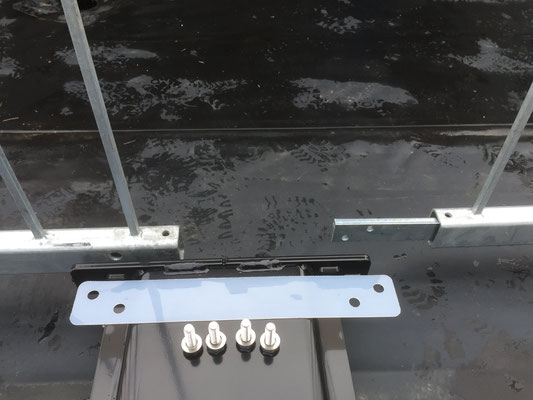

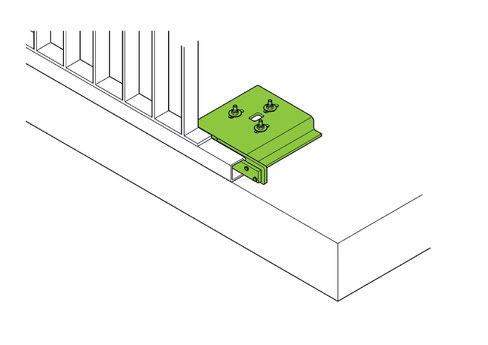

0525 0027   BefTec-Hutprofil 350



im Set enthalten:

1 Konsole mit Bohrungen für BefTec DS180 und Anschraubplatte 400 x 60 x 10 mm

6 Muttern M12 fvz, 6 Ripp-Lock Sicherungsscheiben M12 vz.


0596 0028   Gleitplatte Polyamid für Hutprofil

zwischen Hutprofil und durchlaufendem Formrohr

Platte nimmt die verschiedenen Ausdehnungen der Metalle

bei unterschiedlichen Temperaturen auf (kein "Knacken"/keine Geräusche)



0598 0030   Bohrlehre für Einschubplatte




0596 0029   BefTec-Einschubplatte Hutprofil

wird benötigt für das Anschrauben des Formrohrs an das Hutprofil 350





ANLAGEN.SYSTEM





0796 0034   BefTec-Trägeradapter für IPE80

0796 0035   BefTec-Verbindungsrohr ø 34/4 mm, L = 1000 mm

0796 0036   BefTec-Verbindungsrohr ø 34/4 mm, L = 3000 mm










0696 0031   BefTec-Anschlussronde Alu, s = 10 mm










0696 0032   BefTec-Anschlussronde Stahl, s = 8 mm

0696 0032   BefTec-Anschlussronde Niro 1.4301, s = 8 mm










0696 0095   BefTec-Sonderteil für SAT-Befestigung

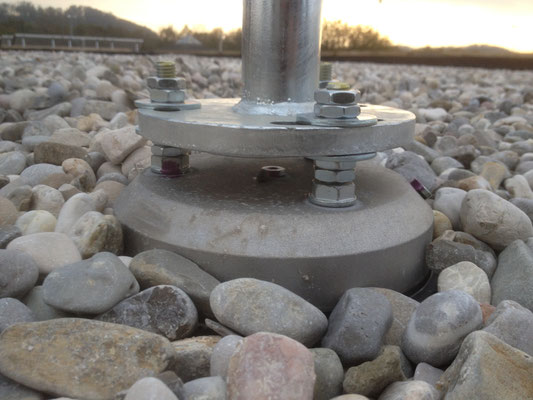

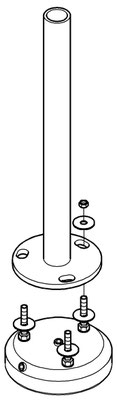

BefTec-Anschlussronde Alu mit aufgeschweißtem Rohr

ø 50/3 mm, L = 800 mm - inkl. Befestigungsmaterial
